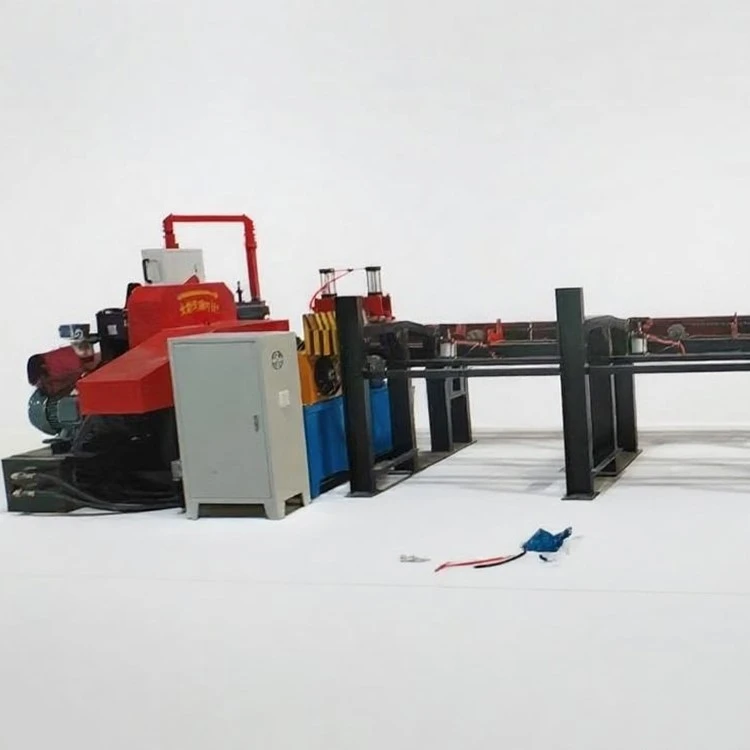

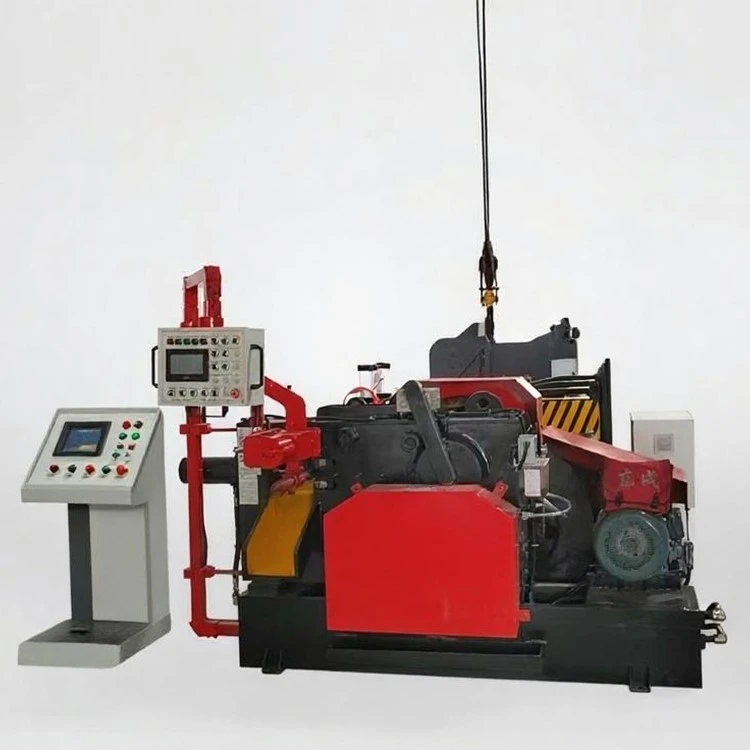

Mesin Pemotong Bar Keluli Automatik ialah mesin pemotong logam perindustrian yang direka untuk memotong keluli karbon, keluli aloi, keluli galas, keluli tahan karat, aluminium, tembaga dan bar logam lain ke dalam bahagian bulat, persegi dan segi empat tepat.

Spesifikasi Teknikal

Model	Q45-40	Q45-60	Q45-80	Q45-100	Q45-120	Q45-140
Daya pemotongan maksimum (KN)	1250	1600	3150	5000	6300	10000
Diameter pemotongan maksimum (mm)	40	60	80	100	120	140
Kelajuan pemotongan (kepingan/min)	42	35	30	25	20	15
Julat penyekat bahan (mm)	50-400	50-400	50-400	50-400	50-500	50-500
Kecondongan bahagian (darjah)	Kurang daripada atau sama dengan 1.5	Kurang daripada atau sama dengan 2	Kurang daripada atau sama dengan 2	Kurang daripada atau sama dengan 3	Kurang daripada atau sama dengan 4	Kurang daripada atau sama dengan 5
Kebulatan keratan	0.96	0.96	0.96	0.94	0.92	0.9
Ralat berat (g)	±5%	±5%	±5%	±5%	±5%	±5%
Tekanan udara(Mpa)	0.6	0.6	0.6	0.6	0.6	0.6
Kuasa motor utama (KW)	11	15	22	30	37	55
*Dimensi keseluruhan mesin (mm) panjang lebar * tinggi**	9400 * 2250 * 1500	9400 * 2600 * 1500	9550 * 3100 * 1600	9600 * 3450 * 1700	11000 * 4100 * 2000	11000 * 4200 * 2300
Anggaran berat keseluruhan mesin (Kg)	4000	7000	10000	13000	19000	24000

Konfigurasi Mesin

Mesin dikonfigurasikan mengikut keperluan pemotongan bar-sebenar.
Bingkai utama:Struktur yang dikimpal/dipasang berat untuk beban pemotongan yang tinggi.
Mekanisme aci engkol:Menyediakan daya ricih utama.
Alat pemotong:Dipilih mengikut bahan dan bahagian bar.
Klac pneumatik:Tekanan operasi kira-kira 0.6 MPa.
Perhentian bahan:Boleh laras mengikut panjang kosong yang diperlukan.
Motor utama:11–55 kW, bergantung pada model.
Bahagian bar:Bulat, segi empat sama atau segi empat tepat, tertakluk kepada kapasiti alatan dan mesin.
Sistem elektrik:Dikonfigurasikan mengikut bekalan kuasa pelanggan.
Peralatan bantu:Meja makan, pengendalian bahan, dan peralatan pelepasan boleh dikonfigurasikan mengikut barisan pengeluaran.

Apa Yang Boleh Dipotong Mesin Ini?

Mesin ini digunakan untuk ricih sejuk bar logam dan kosong.

Keluli karbon:Bar keluli struktur am dan stok bar.
Keluli aloi:Sesuai untuk keluli aloi yang digunakan dalam penempaan dan pemesinan.
Keluli galas:Digunakan untuk menyediakan kosong keluli galas sebelum menempa atau pemesinan.
Keluli tahan karat:Keupayaan pemotongan bergantung pada gred bahan dan saiz bahagian.

Aluminium dan tembaga:Sesuai untuk pemotongan bar bukan{0}}ferus dengan alatan yang sesuai.
Bentuk bar:Bahagian bulat, segi empat sama dan segi empat tepat.
Pusingan maksimum-diameter bar:40–140 mm, bergantung pada model.
Kapasiti pemotongan sebenar hendaklah disahkan mengikut gred bahan, kekerasan, saiz bahagian, dan panjang pemotongan yang diperlukan.

Proses Pemotongan Automatik

Mesin ini menggunakan sistem ricih aci engkol mekanikal dengan kawalan klac pneumatik.

Makanan bar -Muatkan bar ke atas meja makan.
Tetapan panjang -Tetapkan hentian bahan kepada panjang kosong yang diperlukan.
Kedudukan –Gerakkan palang terhadap hentian bahan.

Penglibatan klac -Klac pneumatik terlibat pada kira-kira 0.6 MPa.

Mencukur -Aci engkol memacu mekanisme pemotongan untuk memotong palang.
Pembuangan kosong -Potongan dilepaskan atau dikeluarkan dari kawasan pemotongan.
Ulangi kitaran -Bahagian seterusnya diletakkan dan kitaran pemotongan berulang.

Nota:Kelajuan pengeluaran sebenar bergantung pada gred bahan, saiz bar, panjang pemotongan, kaedah suapan dan konfigurasi operator/talian.

Proses Penyesuaian

01/

Pengesahan Keperluan:Sahkan bahan, saiz bahagian, panjang pemotongan, kapasiti dan bekalan kuasa.

02/

Penilaian Teknikal:Semak sifat bahan dan pilih model mesin yang sesuai.

03/

Konfigurasi:Tentukan mekanisme pemotongan, motor, sistem pneumatik, dan peralatan tambahan.

04/

Pengesahan Lukisan:Sahkan susun atur mesin, dimensi dan spesifikasi teknikal.

05/

Pengilangan & Larian Percubaan:Selesaikan pemasangan dan uji mesin di bawah keadaan operasi.

06/

Pemeriksaan & Penghantaran:Menjalankan pemeriksaan akhir dan menyediakan peralatan untuk penghantaran.

Selepas-Sokongan Jualan

Pemasangan & Pentauliahan	Pemasangan, operasi percubaan, dan sokongan pentauliahan.
Latihan Operator	Latihan tentang pengendalian mesin, penyelenggaraan dan penyelesaian masalah asas.
Waranti	Waranti 12-bulan untuk komponen mekanikal dan elektrik yang tidak boleh digunakan.
Alat Ganti	Pembekalan jangka panjang-alat ganti dan alat ganti haus.
Sokongan Teknikal	Sokongan jauh melalui telefon, e-mel atau video.

Soalan Lazim

S: Apakah bahan dan bentuk yang boleh dipotong oleh mesin ini?

J: Ia memotong keluli karbon, keluli aloi, keluli galas, keluli tahan karat, aluminium dan tembaga kepada bahagian bulat, segi empat sama dan segi empat tepat.

S: Bagaimanakah cara saya memilih model yang betul?

A: Pilih berdasarkan diameter pemotongan maksimum anda dan daya pemotongan yang diperlukan (antara 1250 kN hingga 10000 kN).

S: Apakah ketepatan dan kualiti pemotongan?

J: Bergantung pada model, ia mengekalkan kecondongan bahagian Kurang daripada atau sama dengan 1.5 darjah hingga 5 darjah dan bulatan keratan 0.90 hingga 0.96.

S: Bagaimanakah mesin mengendalikan-operasi tugas berat?

J: Ia menampilkan-kerangka tugas berat dan sistem aci engkol ketepatan untuk memastikan kestabilan dan ketahanan di bawah pemotongan berterusan-tan tinggi.

S: Apakah keperluan utiliti untuk pemasangan?

J: Ia memerlukan bekalan kuasa industri (kuasa motor utama berjulat dari 11 kW hingga 55 kW) dan bekalan udara termampat 0.6 MPa untuk sistem klac.

S: Apakah sokongan selepas{0}}jualan disertakan?

J: Kami menyediakan sokongan pemasangan, latihan pengendali, bantuan teknikal jauh dan jaminan 12-bulan ke atas komponen yang tidak boleh digunakan.

S: Adakah konfigurasi tersuai tersedia?

J: Ya, kami menyesuaikan mekanisme mesin, motor dan peralatan tambahan mengikut keperluan bahan, saiz dan kapasiti khusus anda.
